3D TIMON
樹脂流動解析システム
概要
3D TIMONとは
3D TIMON は東レエンジニアリング D ソリューションズ株式会社で開発された、射出成形CAEシステムです。
射出成形をシミュレーションすることにより、プラスチック製品を製造する際に発生するさまざまなトラブルの予測、トラブル対策の検討を可能にしました。
量産立ち上げ期間の短縮を通じ、コストダウンを実現します。
東レエンジニアリング D ソリューションズ株式会社（外部サイトへ移動します）
3D TIMONの特長

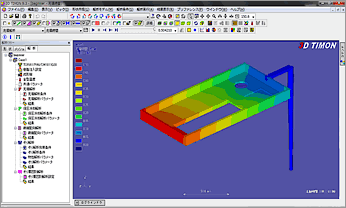

使いやすい、覚えやすい
ユーザーインターフェース
3D TIMONは、日本語に対応したWindows準拠のGUIを提供します。
操作の習得が容易であり、直観的な作業が可能です。
ロバスト性の高い
ボクセルメッシャー
3次元CADから出力されたSTLモデルより、ロバスト性の高いボクセルメッシャーを使用して、手間のかかるSTLモデルの修復作業をなくし、すばやくメッシュ分割を行うことが可能です。
STLデータに不具合があっても、修正作業はほぼ不要です。
煩わしい修正作業を省き、解析モデル作成時間が大幅に短縮されます。
TetMESH（多層四面体
メッシュ生成プログラム）
＜オプション＞
米国カーネギーメロン大学・嶋田憲司教授の開発による「バブルメッシュ技術」をベースに開発された、高品質なテトラ要素モデルを自動生成する専用のメッシュ生成ソフトです。
自動ヒーリング機能と製品の厚みに応じてメッシュのサイズをコントロールする技術（肉厚追従モード）により、従来のメッシュ生成ソフトにおける問題点を解消し、より少ない節点数での形状近似精度の向上と、解析時間の短縮を実現しました。
構成モジュール
3D TIMONは、標準モジュール、拡張モジュール、テトラメッシャー、パラメトリック最適化オプション、CADインターフェースから構成されています。
お客様の目的に応じた、商品の構成でご提供いたします。
| 標準モジュール | |
|---|---|
| 3D TIMON - Pre/Post | 解析モデルの作成から解析条件設定、解析実行、解析結果の確認と評価まで行うことができます。 |
| 3D TIMON - FLOW （モジュール記号：F） |
充填工程における、樹脂の挙動をシミュレートします。 |
| 3D TIMON - PACK （モジュール記号：P） |
保圧、冷却工程における樹脂の挙動をシミュレートします。 |
| 3D TIMON - FIBER （モジュール記号：B） |
強化樹脂における繊維配向を予測します。 |
| 3D TIMON - WARP （モジュール記号：W） |
離型後の収縮、そり変形を予測します。 |
| 3D TIMON - MCOOL （モジュール記号：M） |
射出成形サイクルにおける金型温度分布を予測します。 |
| 拡張モジュール | |
| 3D TIMON - INSERT | 樹脂流動によるインサート部品の変形と離型後のインサート成形品の収縮・そり変形を予測します。 |
| 3D TIMON - MultiMold | 複合成形（2色成形）用の拡張モジュールです。 |
| 3D TIMON - OPTICS | 光学素子成形における流動および保圧に起因する残留応力および離型後の熱応力に起因する複屈折を予測します。 |
| 3D TIMON - SuperThin | 従来の汎用射出成形CAEでは難しいとされていた、最大肉厚0.5mm以下のLCPで成形された薄肉成形品に対して充填解析とそり解析の予測精度を改善します。 |
| 3D TIMON - AWARP | 結晶性非強化樹脂材を用いた大型射出成形品に特化して、高精度なそり・収縮変形予測を行います。 |
| 3D TIMON - PRESS | 低圧成形によるダウンサイジングや金型形状の転写性向上、低ひずみ・低そり対策などの予測が可能です。 |
| 3D TIMONテトラメッシャー | |
| 3D TIMON - TetMESH | バブルメッシュ手法（カーネギーメロン大学開発）を用いた高品質なテトラ要素モデルを生成するメッシュ生成ソフトです。 |
| 3D TIMON最適化オプション | |
| AMDESS for 3D TIMON | 応答曲面法を用いた最適化計算に向け設計変数、目的関数、制約変数等の各種設定を簡単なインターフェースでご提供します。 |
| 3D TIMON CADインターフェース | |
| TIMON for CATIA® | CATIA V5のユーザー環境内で各種設定を行い、3D TIMONの起動を可能にします。 |
※CATIAは、ダッソー・システムズ(Dassault Systèmes)もしくはダッソー・システムズの子会社の米国およびその他の国における登録商標です。
解析結果の表示例
文中の記号は、必要な構成モジュールを表しています。
| 記号 | 標準モジュール | 記号 | 標準モジュール | 記号 | 標準モジュール |
|---|---|---|---|---|---|
| F | 3D TIMON - FLOW | P | 3D TIMON - PACK | B | 3D TIMON - FIBER |
| W | 3D TIMON - WARP | M | 3D TIMON - MCOOL |
充填解析 F
充填解析 F
保圧・冷却解析 F P
保圧・冷却解析 F P
繊維配向解析 F P B
そり変形解析 F B W
金型冷却解析 F （P） M
