Simufact Forming
メタルフォーミングプロセスシミュレーションシステム
特長
Simufact Formingをクラウド環境でご利用できるクラウド型解析ソリューションサービス「Simulation-Space」については、下記をご覧ください。
Simufact Formingは、メタルフォーミングプロセスシミュレーションを行うことができるCAE（Computer Aided Engineering）システムです。
※アイコンについては、Simufact engineering社からの提供です。

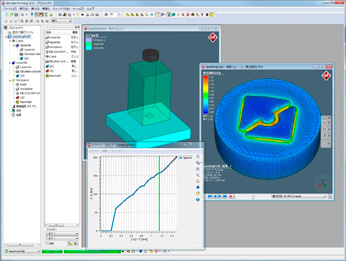

グラフィカルユーザーインターフェイス（GUI)
Simufact Formingは、日本語に対応したWindows®準拠のGUIを提供します。
操作の習得が容易であり、直観的な作業が可能です。
最新のソルバーテクノロジー
CAEソフトの核となるソルバー（解析計算用プログラム）には、有限要素法（Finite Element Method）、有限体積法（Finite Volume Method）の2つのソルバーを搭載。
解析計算対象の形状、加工方法に応じてソルバーを選択し、最適な解析計算を行うことができます。
また、スプリングバックのような弾塑性現象の解析が可能です。
高性能なメッシュ作成機能
計算モデルに合わせたメッシュの使い分けが可能です。
4面体（Tetra）メッシュと6面体（Hexa）メッシュを使い分けることができ、リング形状や板形状に適した特別なメッシュ作成機能を持っています。
結果評価に使用する様々な機能
形状比較機能
計算結果の形状と成形後のCAD形状、あるいは他の参照形状を簡単に形状比較することができます。

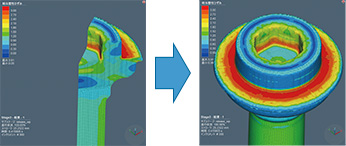

3Dセクターの展開機能
対称性を考慮してn分の1で計算した3Dモデルは、その結果をフルモデルあるいは指定した角度に展開して表示できます。

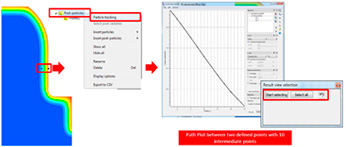

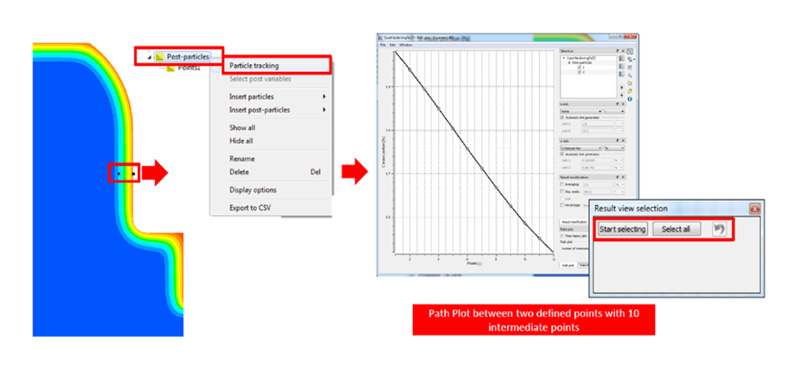

ポストパーティクル機能
ポストパーティクル機能では、計算結果にパーティクルを挿入すると、逆計算を行い、計算中にパーティクルがどのように移動するかを確認することができます。
解析事例と製品構成
Simufact Formingの標準機能とオプション機能をご用意しておりますので、お客様のご要望と目的に応じて、商品を構成・ご提供いたします。
※下記、動画についてはsimufact engineering社からの提供です。
標準機能（FormingHub）
据え込み成形
バリだし成形
前方押し出し
後方押し出し
ギア成形
ロール成形
オプション機能
Parallel Core
[並列処理用オプション]
領域分割法を使った解析計算を可能にします。
Additional Job
[ジョブ追加オプション]
解析計算の同時実行数を増加します。
Kinematics
[キネマティックスカスタマイズ]
型/工具・素材に対して回転・前進後退などの運動を定義可能にします。
CAD Integration
[CADデータアクセスオプション]
お手持ちの2D/3D CADデータから直接モデルデータを呼出すことが可能になります。
推奨環境
Simufact Formingをお使いいただくには、下記のスペック以上のマシンを推奨しております。
| OS | Microsoft Windows 10（64bit） |
|---|---|
| CPU | インテル(R) Xeon(R) Gold 6128 プロセッサー |
| メモリ | 64GB以上 |
| グラフィックスボード | NVIDIA Quadro P4000 8GB |
| ハードディスク容量 | 1TB以上 |
